1）樹脂刻印、發(fā)色的原理

  材料在接收到光能時(shí)都會(huì)發(fā)生“反射”、“吸收”和“透過”的現(xiàn)象，這些現(xiàn)象也成為激光刻印、激光加工中的核心要素。其中，最重要的是材料對光能的吸收，材料吸收光能，直接破壞材料表面物質(zhì)的化學(xué)鍵，使被加工過的地方呈現(xiàn)出與其他地方不同的物理特性。

a：多層材料表層剝離

材料特點(diǎn)：樹脂基底，油漆表層

加工特點(diǎn)：低平均功率，小單脈沖能量，高頻率，多角度填充，高速度掃描

推薦激光器類型：高頻低功率紫外脈沖激光器

此類材料的油漆表層一般比較薄，基底材料對紫外光比較敏感，所以（因此？）加工能量不宜太大，否則會(huì)損傷基底材料；多角度填充主要是保證剝離均勻、徹底。

實(shí)例：物理按鍵

 b：同質(zhì)材料表層剝離

材料特點(diǎn)：垂直材料表面方向物理性質(zhì)一致

加工特點(diǎn)：高頻快速掃描，表層直接氣化

此類材料加工的難點(diǎn)是控制剝離深度，剝離深度要均勻，被剝離表面顏色要均勻，這些都可以通過調(diào)整掃描速度和頻率來控制。

實(shí)例：樹脂表層剝離

c ：材料表面發(fā)色

激光通過在樹脂上照射使工件本身發(fā)色。

不同的樹脂材料，激光使其發(fā)色的原理也不一樣，主要以下幾種方式

（1）起泡型：用較低的激光能量通過分子結(jié)構(gòu)的破壞引起顏色的改變和表面重構(gòu)，標(biāo)記部分顏色略凸起于基材表面。

（2）雕刻型：通過將局部溫度升高至材料的熔點(diǎn)以上，使之熔化，然后重新凝固，表面將以蝕刻的形式出現(xiàn)。如圖片1所示

（3）色彩雕刻型：激光強(qiáng)度相對要高，通過對表面材料的局部蒸發(fā)產(chǎn)生脊?fàn)顪?，材料的碳化引起顏色的改變。如圖片2所示

（4）色彩性：用足夠短波長的激光，使材料分子鏈斷裂從而改變顏色，也可以通過添加定量的添加劑提高標(biāo)記的對比度。如圖片3所示

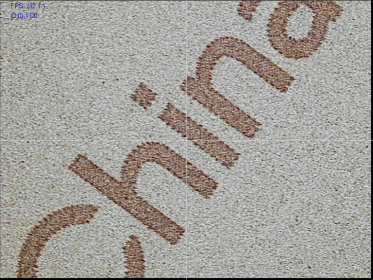

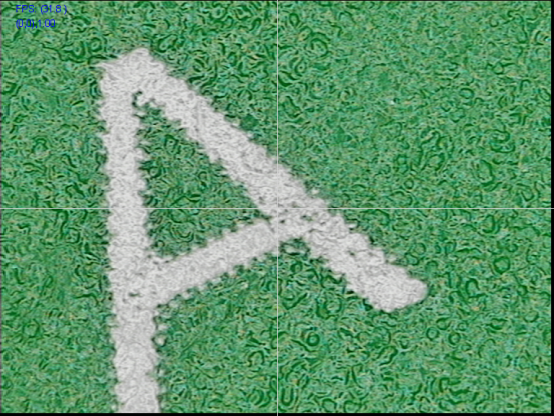

圖片1                 圖片2                圖片3

 2）激光對樹脂的影響

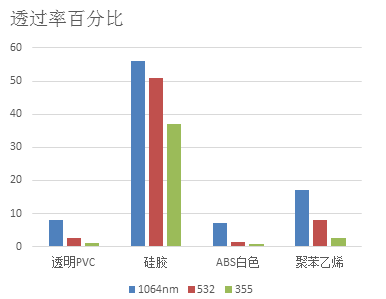

對材質(zhì)的吸收率因波長而異,圖4紅外（1064），綠光（532），紫外（355）對不同樹脂材質(zhì)透過率的實(shí)驗(yàn)數(shù)據(jù)圖，由此可知紫外、綠光激光對PVC、ABS、聚苯乙烯的透過率均低、吸收率均高，可進(jìn)行良好的刻印。

文章來源http://www.bellinlaser.com

本文鏈接：http://www.8phd.com.cn/Read/966.html 轉(zhuǎn)載需授權(quán)！
